คู่มือเลือกตะแกรงอุตสาหกรรม
ศูนย์รวมคู่มือการเลือกตะแกรงอุตสาหกรรมแบบเป็นขั้นตอน ตั้งแต่การกำหนด Requirement จำนวนเมช ขนาดช่อง ลวด พื้นที่เปิด ลายสาน วัสดุ ไปจนถึงกรอบ การติดตั้ง การตรวจใบเสนอราคา และงานเครื่องจักรเฉพาะทาง
เลือกเส้นทางอ่านตามขั้นตอนการตัดสินใจ
หน้านี้รวบรวมคู่มือทั้งหมดของหมวด Mesh Guide เพื่อช่วยให้วิศวกร ฝ่ายผลิต ฝ่ายจัดซื้อ และผู้รับเหมาค้นหาบทความที่ตรงกับปัญหาได้รวดเร็ว โดยเรียงจากการกำหนด Requirement ไปจนถึงการสั่งซื้อและการใช้งานเฉพาะทาง
อ่านตามลำดับเพื่อปิดความเสี่ยงตั้งแต่ต้นทาง
อ่าน “วิธีเลือกตะแกรงอุตสาหกรรมให้เหมาะกับงาน” และ “เช็กลิสต์ข้อมูลก่อนเลือกตะแกรงและขอใบเสนอราคา”
ต่อด้วยบทความเรื่องจำนวนเมช ขนาดช่อง เส้นผ่านศูนย์กลางลวด พื้นที่เปิด และลายสาน
เลือกอ่านตามงานจริง เช่น งานรับแรง อุณหภูมิสูง การกัดกร่อน หรืออุตสาหกรรมอาหารและยา
ตรวจขนาดส่งมอบ ใบเสนอราคา และข้อผิดพลาดก่อนออกใบสั่งซื้อ
ค้นหาจากหัวข้อ รหัส หรือคำสำคัญ
เริ่มต้นจากข้อกำหนดและอนุภาค
วาง Requirement ให้ถูกต้องก่อนเลือกสเปก เพื่อป้องกันการเลือกเมชที่ละเอียด แข็ง หรือแพงเกินความจำเป็น
วิธีเลือกตะแกรงอุตสาหกรรมให้เหมาะกับงาน
เริ่มจากหน้าที่ ขนาดอนุภาค การไหล โหลด วัสดุ และข้อจำกัดการติดตั้ง
เช็กลิสต์ข้อมูลก่อนเลือกตะแกรงและขอใบเสนอราคา
รวบรวมข้อมูลสำคัญก่อนส่ง RFQ เพื่อให้ผู้ขายประเมินได้ตรงงาน
เลือกตะแกรงตามหน้าที่: กรอง ร่อน แยก ป้องกัน หรือรองรับ
แยกหน้าที่ของระบบก่อนกำหนด Opening, Wire, Material และ Frame
วิธีเลือกจำนวนเมชและขนาดช่องเปิดให้เหมาะกับอนุภาค
ประเมินขนาด รูปร่าง ความชื้น และการกระจายตัวของอนุภาค
จำนวนเมชเท่ากัน ทำไมขนาดช่องเปิดจึงต่างกัน
เข้าใจความสัมพันธ์ของ Mesh Count, Wire Diameter, Opening และ Open Area
เลือกโครงสร้างและสมรรถนะ
เจาะลึกขนาดลวด พื้นที่เปิด ลายสาน และโครงสร้างหลายชั้นที่กำหนดการไหลและความแข็งแรง
วิธีเลือกเส้นผ่านศูนย์กลางลวดให้เหมาะกับความแข็งแรงและการไหล
สมดุลความแข็งแรง ขนาดช่อง พื้นที่เปิด การสึก และการสั่น
วิธีเลือกพื้นที่เปิดของตะแกรงให้เหมาะกับอัตราการไหล
ประเมิน Open Area, Flow Rate, Pressure Drop และ Blinding
เปรียบเทียบลายสาน Plain, Twill และ Dutch Weave
เปรียบเทียบโครงสร้าง การไหล ความแข็งแรง และความละเอียดการกรอง
วิธีเลือกลายสานตะแกรงให้เหมาะกับงานกรองและงานร่อน
เลือกลายสานจากอนุภาค การไหล ความดัน การอุดตัน และการล้าง
ตะแกรงชั้นเดียวหรือหลายชั้น ควรเลือกแบบใด
เปรียบเทียบ Filter Layer, Support Layer, Flow และ Backwash
เลือกตามสภาพการใช้งาน
ประเมินความปลอดภัย โหลด อุณหภูมิ การกัดกร่อน และสุขอนามัยตามความเสี่ยงของหน้างาน
วิธีเลือกตะแกรงสำหรับงานป้องกัน เครื่องจักร และพื้นที่อันตราย
ประเมินช่อง ระยะห่าง แรงกระแทก การมองเห็น กรอบ และจุดยึด
วิธีเลือกตะแกรงสำหรับงานรับแรงและรองรับน้ำหนัก
ประเมินชนิดแรง ช่วงรองรับ การโก่ง กรอบ จุดยึด และความล้า
วิธีเลือกตะแกรงสำหรับงานอุณหภูมิสูง
ประเมินอุณหภูมิ บรรยากาศ การคืบ การขยายตัว และ Thermal Cycling
วิธีเลือกตะแกรงสำหรับงานกัดกร่อน สารเคมี และความชื้น
ประเมินสารเคมี คลอไรด์ Pitting, Crevice, SCC และการทำความสะอาด
วิธีเลือกตะแกรงสำหรับงานอาหาร ยา และสุขอนามัย
ประเมิน Product Contact, Cleanability, ช่องอับ สภาพผิว และ Validation
จัดซื้อ ติดตั้ง และงานเฉพาะทาง
ปิดความเสี่ยงด้านขนาดส่งมอบ ใบเสนอราคา การตรวจรับ Crimped Mesh และเครื่องกรองเหวี่ยง
วิธีเลือกขนาดม้วน แผ่น กรอบ และรูปแบบการติดตั้งตะแกรง
กำหนดขนาดสุทธิ ทิศทางลวด ขอบ กรอบ จุดยึด และการขนส่ง
วิธีอ่านสเปกตะแกรงและตรวจสอบใบเสนอราคา
ตรวจ Mesh, Wire, Opening, Material, Weave, Certificate และ Scope ราคา
ข้อผิดพลาดที่พบบ่อยในการเลือกตะแกรงอุตสาหกรรม
ลดความเสี่ยงจาก Requirement ไม่ครบ สเปกคลุมเครือ และตรวจรับไม่ชัดเจน

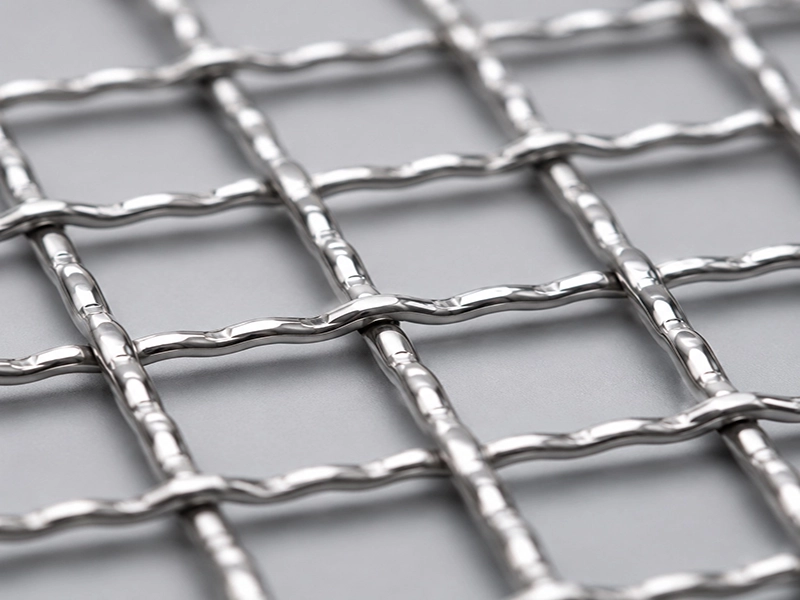

Crimped Wire Mesh คืออะไร? โครงสร้าง คุณสมบัติ และการเลือกใช้งาน
เข้าใจ Double, Lock, Intermediate และ Flat Top Crimp สำหรับงานอุตสาหกรรม
คู่มือเลือกตะแกรงลวดสแตนเลสสำหรับเครื่องกรองเหวี่ยง Decanter และ Centrifuge
ประเมินชนิดเครื่อง PSD, Flow, Centrifugal Load, Wear, Basket และ OEM
จากคู่มือ ไปสู่สเปกที่พร้อมขอราคา
เลือกบทความที่ตรงกับงาน ตรวจ Requirement ให้ครบ แล้วส่งสเปกหรือ Drawing ให้ทีมงานช่วยตรวจสอบเบื้องต้น
กำหนดลายสานของชั้นกรองและชั้นรองรับให้เหมาะกับงาน

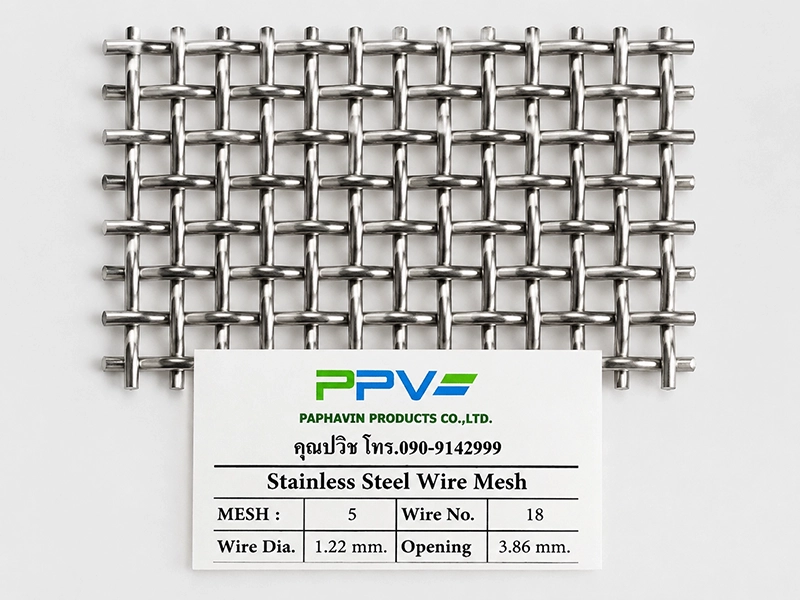

อ่านบทความ →สำหรับงานชั้นเดียว งานประกอบหลายชั้น และชิ้นส่วนกรองตามสเปก
ดูรายละเอียดสินค้า →ส่ง Drawing, ลำดับชั้น และข้อมูลการไหลให้ทีมงานประเมินเบื้องต้น

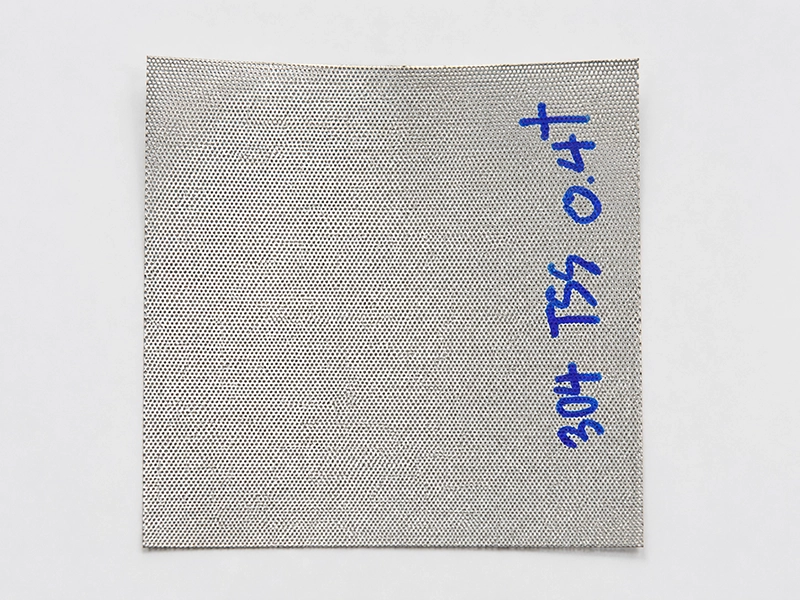

ติดต่อทีมงาน →ผลิตภัณฑ์ที่เกี่ยวข้องกับงานป้องกันและกั้นพื้นที่
ขอคำปรึกษาเรื่องตะแกรงป้องกันและการติดตั้ง
ยังไม่แน่ใจว่าควรเริ่มจากคู่มือใด?
ส่งข้อมูลหน้างาน ผลิตภัณฑ์ อนุภาค การไหล โหลด สารเคมี และ Drawing มาให้ทีมงานช่วยจัดเส้นทางการเลือกตะแกรง
คำถามเกี่ยวกับหมวด Mesh Guide
ยังไม่มีสเปก ควรเริ่มจากบทความใด?
เริ่มจาก “วิธีเลือกตะแกรงอุตสาหกรรมให้เหมาะกับงาน” เพื่อกำหนดหน้าที่ ขนาดอนุภาค การไหล โหลด วัสดุ และข้อจำกัดติดตั้ง จากนั้นใช้ “เช็กลิสต์ข้อมูลก่อนเลือกตะแกรงและขอใบเสนอราคา” เพื่อเตรียมข้อมูลสำหรับ RFQ
ทราบเพียงจำนวนเมช สามารถขอราคาได้เลยหรือไม่?
ยังไม่ควร เพราะต้องระบุเส้นผ่านศูนย์กลางลวด ขนาดช่องเปิด พื้นที่เปิด วัสดุ ลายสาน และขนาดส่งมอบร่วมด้วย จำนวนเมชเท่ากันอาจให้ช่องเปิดต่างกัน
ควรเลือกขนาดช่องจากขนาดอนุภาคเฉลี่ยหรือไม่?
ไม่ควรใช้ค่าเฉลี่ยอย่างเดียว ต้องดูการกระจายขนาด รูปร่าง ความชื้น การเกาะตัว และอนุภาคขนาดเล็กหรือใหญ่ที่มีผลต่อคุณภาพผลิตภัณฑ์
ลวดขนาดใหญ่กว่าจะดีกว่าเสมอหรือไม่?
ไม่เสมอ ลวดใหญ่ช่วยเพิ่มความแข็งแรงและอายุสึก แต่ลดขนาดช่องและพื้นที่เปิด ทำให้การไหลลดและน้ำหนักเพิ่ม จึงต้องสมดุลกับหน้าที่จริง
พื้นที่เปิดมากที่สุดคือทางเลือกที่ดีที่สุดหรือไม่?
ไม่เสมอ พื้นที่เปิดสูงช่วยการไหล แต่ลวดอาจเล็กลงและความแข็งแรงลด ต้องตรวจแรงดัน การอุดตัน โหลด กรอบ และรอบบำรุงรักษาร่วมกัน
ควรเลือก Plain, Twill หรือ Dutch Weave อย่างไร?
Plain เหมาะกับงานทั่วไปและช่องเปิดชัดเจน Twill รองรับลวดใหญ่หรือเมชละเอียดได้ดีขึ้น ส่วน Dutch Weave เหมาะกับการกรองละเอียดและต้องระบุ Warp/Weft อย่างชัดเจน
งานเคมีหรือความชื้นสูงควรเลือก SUS316 ทุกครั้งหรือไม่?
ไม่ควรสรุปจากชื่อเกรดอย่างเดียว ต้องตรวจคลอไรด์ ค่า pH อุณหภูมิ สารล้าง ช่องซอก และเวลาสัมผัส บางงานอาจต้องใช้วัสดุหรือการออกแบบที่แตกต่าง
งานอาหารและยาต้องตรวจอะไรเพิ่มเติม?
ต้องตรวจ Product Contact, Cleanability, ช่องอับ รอยต่อ การระบายน้ำ สภาพผิว การควบคุมสิ่งแปลกปลอม และวิธี Validation ของการทำความสะอาด
ก่อนออกใบสั่งซื้อควรตรวจเอกสารอะไร?
ตรวจสเปกฉบับอนุมัติ Drawing, Material Certificate, COC, Heat/Lot Traceability, วิธีตรวจรับ Sampling, Acceptance Criteria, Warranty และเงื่อนไขเคลม
ควรเลือกแบบม้วน แผ่น หรือกรอบสำเร็จ?
แบบม้วนเหมาะกับการตัดหลายขนาด แผ่นตัดช่วยลดงานหน้างาน ส่วนกรอบสำเร็จเหมาะกับงานที่ต้องการติดตั้งเร็วและควบคุมรูปทรง จุดยึด และการเปลี่ยนอะไหล่
ฐานข้อมูลและมาตรฐานอ้างอิง
ฐานข้อมูลควบคุมสเปก Mesh Count, Wire No. (SWG Reference), Wire Diameter, Opening และ Open Area สำหรับรายการที่อนุมัติให้เผยแพร่
แหล่งข้อมูล: PAPHAVIN PRODUCTS CO., LTD. — Engineering Document Systemดูข้อมูลจากเว็บไซต์ PAPHAVIN ↗มาตรฐานสำหรับ Industrial Woven Wire Cloth ครอบคลุมข้อกำหนดและวิธีทดสอบที่ใช้ประกอบการระบุและตรวจรับตะแกรงลวดสาน
เครดิตแหล่งข้อมูล: International Organization for Standardization — Industrial woven wire clothดูข้อมูลจาก ISO ↗ข้อกำหนดสำหรับ Industrial Woven Wire Cloth ใช้ประกอบการกำหนดคำศัพท์ มิติ และรายละเอียดทางเทคนิคในเอกสารจัดซื้อ
เครดิตแหล่งข้อมูล: ASTM International — Standard Specification for Industrial Woven Wire Clothดูข้อมูลจาก ASTM International ↗
